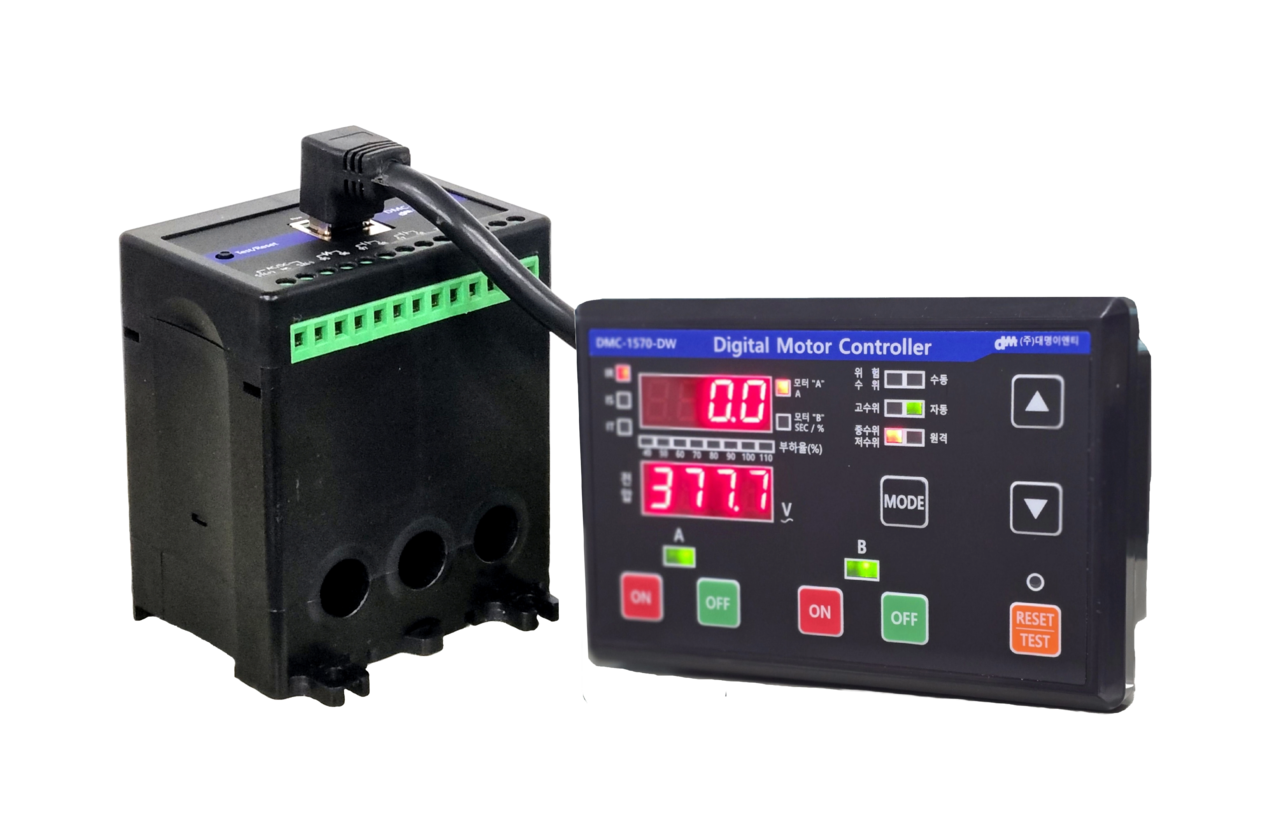

DMC-1570SW

제품개요

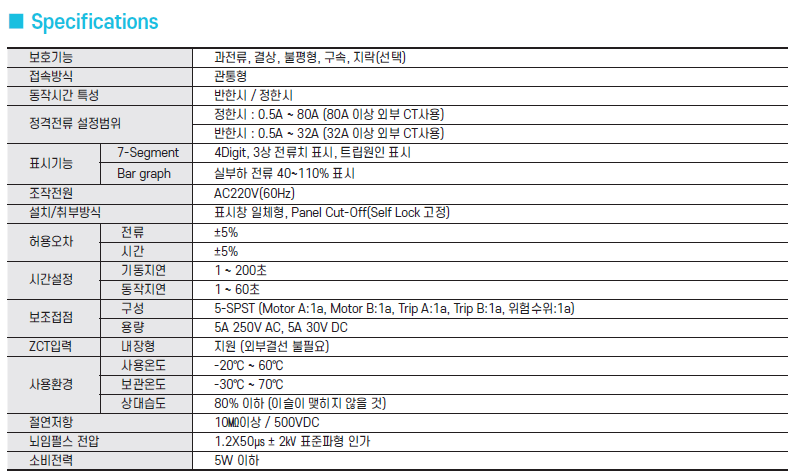

제품사양

■ 개요

본 기기는 배수펌프 조작에 사용되는 전자식 모터보호계전기로 과전류, 구속(Lock, Stall), 부하불평형, 결상, 지락 등의 전기적 사고로부터 모터를 보호하며 별도의 제어기 설치 없이 교번 제어와 수위 제어가 가능한 디지털 제어장치입니다.

■ 주요특징

▶ MCC 유니트의 각종 기기류 및 DISPLAY를 일체화하여 설치공간 축소 및 배선 단순화로 인해 제조 원가 절감에 도움.

▶ 정한시/반한시 특성을 선택하여 모터보호의 효율성 증대.

▶ 3상 디지털 전류계 기능 (3상 전류를 2초 간격으로 순환 표시)

▶ 모터의 사용 전압과 사용 전력값을 정정하면 과전류 보호값이 자동으로 계산되어 설정됨.

주) 계산값은 100% 값이므로 마진을 두어 설정값을 변경하시기 바랍니다

▶ 수위레벨제어 기능이 내장되어 별도의 컨트롤러 설치가 필요 없음.

▶ Free Voltage 제어전원 (AC/DC 90~260V)

▶ 결상/불평형 계전요소 정정 및 지연시간 설정이 가능.

▶ 인버터 회로 적용시 인버터 제어회로 2차측에 적용이 가능함. (사용가능 주파수 범위 : 20~200Hz)

고조파 함유율이 30% 이상인 경우 필터 설치 필요함. (단, 지락기능은 OFF로 사용)
